Die wichtigsten Features vorab:
- erweiterte Werkzeugdiagnose
- für 24 bis 240 Zonen, in 8er-Schritten
- 230 V/16 A pro Zone
- Industrie-PC mit 15“-Touchpanel
- Software-Updates per Download

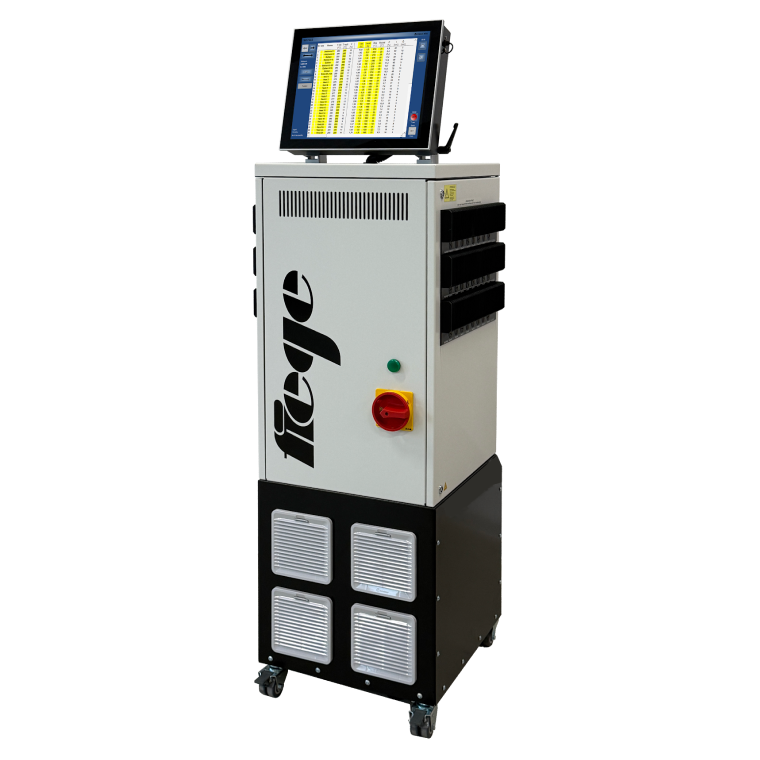

JETmaster TP – aus dem Stand bis 240 Zonen
Wenn es leistungstechnisch etwas mehr sein darf
Bis zu 240 Zonen auf vier Rädern mit maximalem Bedienkomfort: Übersichtliches Touchpanel und größtmögliche Datenkompatibilität – dieser „Regelschrank“ hat es im wahrsten Sinn des Wortes in sich! Der JETmaster TP, das Standgerät aus unserer TP-Baureihe mit System, vereint alle Voraussetzungen für ein Maximum an Prozesssicherheit und Bedienkomfort in einem Gerät. Alle einmal angelegten Werkzeuge sind ohne erneute Inbetriebnahme sofort wieder einsatzbereit. Komfortabel: die Steuerung via Industrie-PC mit großem Touchpanel. Profitabel: Größtmögliche außenliegende Kühlkörper halten das Gerät dauerhaft wartungs- und verschleißfrei.
JETmaster TP
Technische Daten
Gehäuse:
Aluminium, Farbe RAL 5010 enzianblau,
Sonderfarbe auf Anfrage
Maße:
s. Tabelle „Geräteausführungen“
Temperaturregler:
mikroprozessorgesteuerter Mehrkanalregler
mit automatischer Berechnung der
Regelparameter individuell für jede Zone
Bedienung/Visualisierung:
Industrie-PC mit 15“-Touchpanel
Fühlereingang:
Thermoelement Fe/CuNi, umschaltbar auf
Ni/CrNi mit interner Vergleichsmessstelle
Temperaturbereich:
0-500 °C, umschaltbar auf 32-932 °F
Eichgenauigkeit:
≤ 0,25%
Heizungsausgänge:
230 VAC/16 A = 3680 W pro Zone, störungsfrei
schaltender Algorithmus, abgesichert mit
superflinken Schmelzsicherungen FF 16 A, 6,3 x 32 mm
Alarmausgang:
potenzialfreier Alarmkontakt, belastbar bis max.
250 VAC/2 A (invertierbar)
Sicherheitsabschaltung:
Lastabwurf bei durchlegiertem Triac (Kurzschluss)
Absenkung/Boost:
manuell und extern über 24 V DC schaltbar
Werkzeuganschluss:
kundenindividuell
Netzversorgung:
400 VAC +10…-10%, 50…60 Hz, 3P/N/PE,
andere Spannungen auf Anfrage
Netzanschluss:
CEE 32 A, CEE 63 A, CEE 125 A,
Mehrfacheinspeisung, Anbaustecker
Schnittstellen:
1x USB-extern, OPC/UA, optional RS232,
RS485, TTY
Steuersicherung:
Schmelzsicherung MT 6.3 A, 5 x 20 mm
Umgebungstemperatur:
Betrieb 0…+50 °C, Lagerung -30…+70 °C
Klimatechnische Anwendungsklasse:
nach DIN 40 040, relative Feuchte ≤ 75 % im
Jahresmittel, keine Betauung
Schutzart:
IP20
Schutzklasse:
I
JETmaster TP
Der Aufbau
Bedienoberfläche:
Industrie-PC mit 15“-Touchpanel, optional auch mit abgesetztem Bildschirm. Der JETmaster TP ist lüfterlos und wartungsfrei.
- Industrie-PC mit 15“-Touchpanel
- Sicherungen
Geräterückwand:
Über den Ethernet-Anschluss können alle Gerätedaten und Werkzeugeinstellungen zentral gespeichert und verwaltet werden. Werkzeug- und Netzanschluss fertigen wir nach Ihren individuellen Unternehmensnormen.
- Ethernet-Anschluss für NVS und DMS
- Werkzeuganschluss – individuell für Sie gefertigt
- Netzanschluss – individuell für Sie gefertigt
- Alarmkontakt
- Absenkung und Boost
- Netzschalter
Kombinationsvarianten:
Über den Ethernet-Anschluss können alle Gerätedaten und Werkzeugeinstellungen zentral gespeichert und verwaltet werden. Weiterhin werden über den Ethernet-Anschluss Zusatzgeräte wie Nadelverschluss-Steuerung NVS und Druckmess-System DMS mit den Geräten gekoppelt. Diese übernehmen dann die Bedienung und Visualisierung. Verschiedene Spritzgussmaschinen sind über konventionelle Datenschnittstellen bzw. über Ethernet anschließbar, sodass die Bedienung und Visualisierung vom Maschinenbildschirm erfolgt.
