Le caratteristiche più importanti a colpo d’occhio:

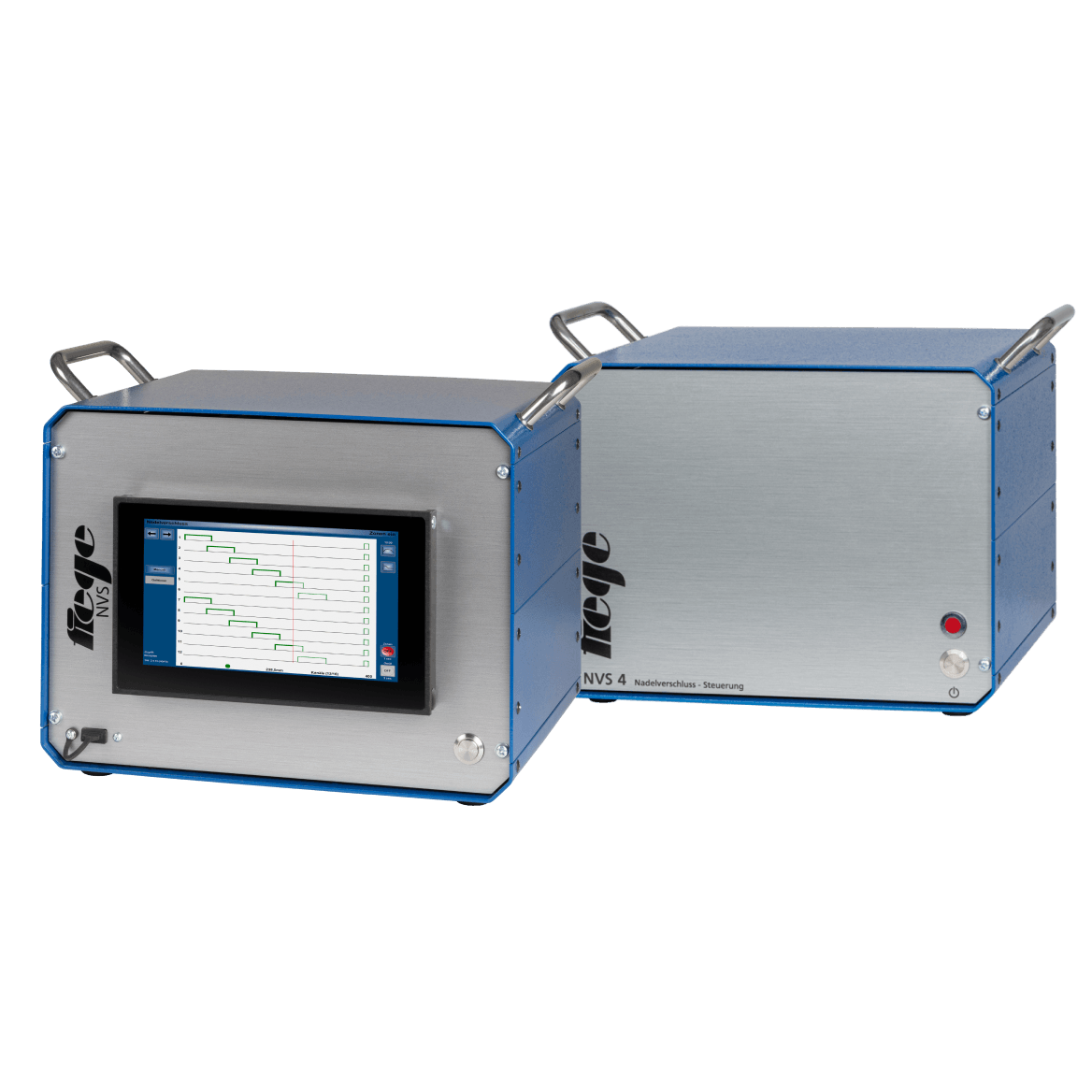

Uno dei più recenti top performer di casa Fiege electronic è la variante indipendente del collaudato comando chiusura a spillo della serie NVS. La variante NVS-TP dispone di un proprio display touch e può quindi essere utilizzata in modo completamente indipendente dal controller del canale caldo. La collaudata variante NVS amplia ogni termoregolatore già disponibile (a partire dalla versione 3.0 del software) con la funzionalità di un comando chiusura a spillo. Con questo sviluppo Fiege, una volta di più, stabilisce gli standard nell’ambito della flessibilità e della facilità di utilizzo. Gli apparecchi della serie NVS possono essere impiegati indipendentemente dal produttore del canale caldo.
Comando chiusura a spillo
Alloggiamento: Alluminio, colore RAL 5010 blu genziana, colore speciale su richiesta
Dimensioni / peso: come da tabella nelle specifiche dell’apparecchio (vedere sotto)
Canali : da 4 a 32 in passi da 4
Comando / visualizzazione:
NVS: Tramite un controller del canale caldo a piacere della serie “TP” o “VARIO” (a partire dalla versione 3.0 del software)

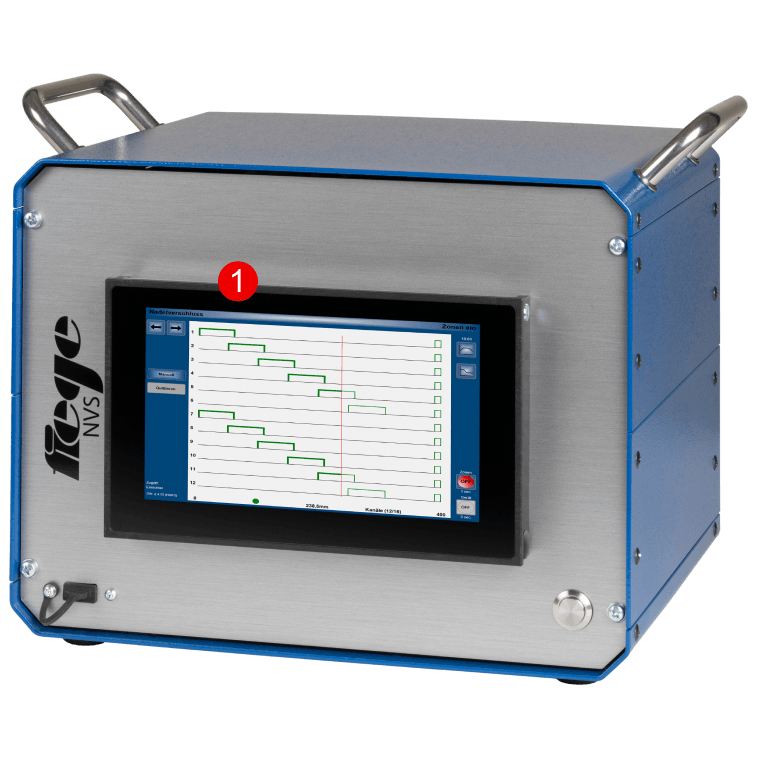

NVS-TP: Tramite il display touch frontale
Uscite di potenza: 24 V CC / 1,25 A = 30 W per canale
Comando di via: Fino a 1000 mm, precisione di 0,1 mm
Comando temporizzato: fino a 600 sec., precisione di 0,1 sec.
Ingressi di comando: Ingressi contatti di: attivazione della macchina, inizio dell’iniezione e fine della pressione di mantenimento
Segnalazione di allarme:
NVS: Contatto di allarme e segnalazione sul controller del canale caldo collegato
NVS-TP: Visualizzazione sul display e contatto di allarme a potenziale zero
Interfacce:
NVS: 1x Ethernet per futuri ampliamenti (1x Ethernet per il collegamento del controller del canale caldo)
Collegamento stampo: V. illustrazione del dispositivo oppure personalizzato per il cliente su richiesta
Alimentazione della rete: 230 VAC +10…-10%, 50…60 Hz, 1P / N / PE, altre tensioni su richiesta
Fusibile circuito di comando: Fusibile MT 6.3 A, 5 x 20mm
Allacciamento alla rete: Cavo di allacciamento alla rete con spina con messa a terra, lunghezza 4 m
Temperatura ambiente: esercizio 0..+50°C, stoccaggio -30..+70°C
Classe e condizioni tecniche ambientali di applicazione: Secondo la norma DIN 40 040, umidità relativa ≤ 75% nella media annuale, assenza die condensa
Tipo di protezione: IP20
Classe di protezione: I
Comando chiusura a spillo

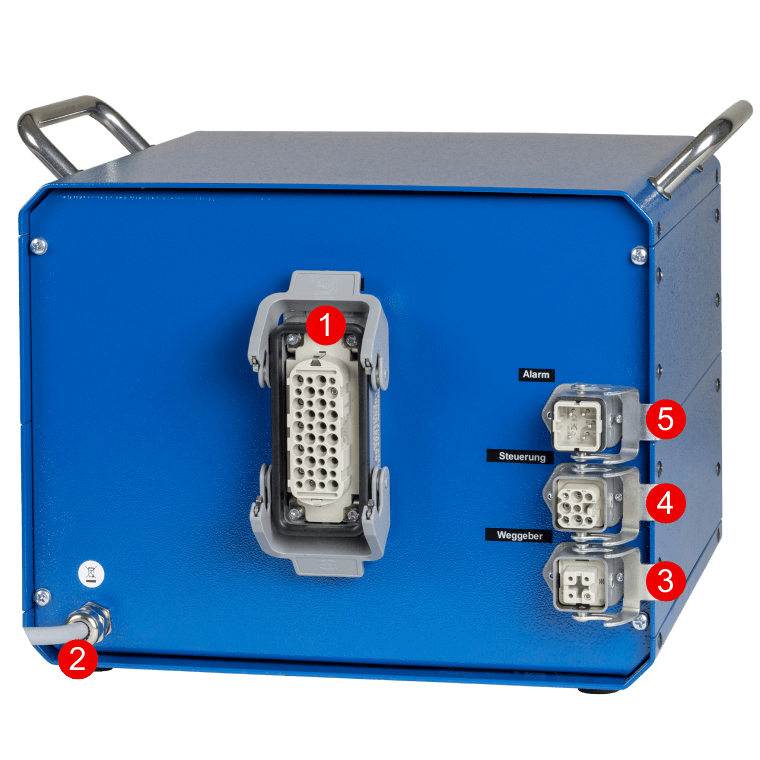

Secondo le specifiche del cliente, il retro può differire da questa figura
Comando chiusura a spillo
| Canali | NVS | Numero articolo | NVS-TP | Numero articolo | Dimensioni (mm) La x Al x Pr | Peso ca. (kg) |
|---|---|---|---|---|---|---|
| 4 | NVS 4 | 1500-0000-04 | NVS 4 TP | 1520-0000-04 | 341 x 260 x 250 | 8 |
| 8 | NVS 8 | 1500-0000-08 | NVS 8 TP | 1520-0000-08 | 341 x 260 x 250 | 8 |
| 12 | NVS 12 | 1500-0000-12 | NVS 12 TP | 1520-0000-12 | 341 x 260 x 250 | 8 |
| 16 | NVS 16 | 1500-0000-16 | NVS 16 TP | 1520-0000-16 | 341 x 260 x 250 | 8 |
| 20 | NVS 20 | 1500-0000-20 | NVS 20 TP | 1520-0000-20 | 341 x 345 x 250 | 12 |
| 24 | NVS 24 | 1500-0000-24 | NVS 24 TP | 1520-0000-24 | 341 x 345 x 250 | 12 |
| 28 | NVS 28 | 1500-0000-28 | NVS 28 TP | 1520-0000-28 | 341 x 345 x 250 | 12 |
| 32 | NVS 32 | 1500-0000-32 | NVS 32 TP | 1520-0000-32 | 341 x 345 x 250 | 12 |
| Articolo | |
|---|---|
| Rilevatore corsa | Fino a 1000 mm su richiesta |
| Cavo di collegamento per rilevatore di corsa | a richiesta |
| Cavo di collegamento per segnali della macchina | a richiesta |
| Cavo di collegamento per comando valvole | a richiesta |
0000: Per i dispositivi speciali viene sostituito da un numero della versione specifica del cliente
Con riserva di apportare modifiche.
